聚合支付系统技术架构-支付渠道管理业务分析与系统设计

1 技术架构

聚合支付系统运营管理后台-支付渠道管理技术架构采用前后端分离，前端采用vue3.x响应式框架实现，后端采用springboot2.7.x+mybatis3.x实现。支付交易系统、支付路由系统采用Java微服务架构。聚合支付系统管理台和交易系统整体技术框架如下

框架	描述	版本
JDK	Java运行环境	1.8
SpringBoot	基于SpringBoot完成后端代码开发	2.7.18
SpringCloud	微服务框架	2021.0.7
SpringCloudAlibaba	springcloudalibaba微服务解决方案	2021.0.6.0
Redis	分布式缓存	6.2
Nacos	注册中心/配置中心	2.3.2
MySQL	数据库	5.7.x
RocketMQ	消息中间件	5.0
Vue	运营和商户平台前端框架	3.x
uni-app	前端小程序框架
Swagger	api文档生成框架
ShardingJDBC	分库分表框架
Mockito	Java Mock框架
MyBatis	持久层框架
Redisson	redis客户端框架
Screw	数据库文档生成工具
Seata	分布式事务框架
Sentinel	限流框架
xxl-job	分布式定时任务
mqtt	mqtt开源框架，用于通知硬件设备支付结果

2 支付渠道管理模块业务说明

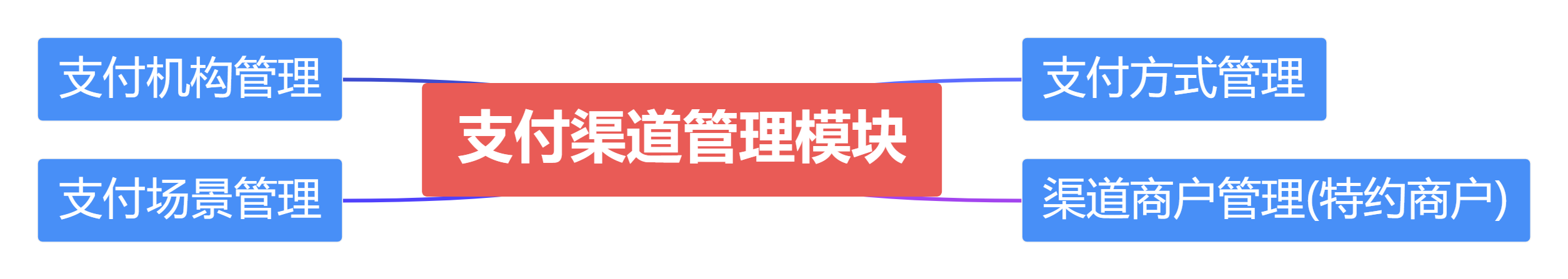

支付渠道主要是用于管理支付机构，渠道商户（特约商户），支付方式和支付场景之间的关联关系。主要包含以下功能

3 支付渠道模块-支付机构管理

3.1 支付机构数据模型设计

支付机构数据模型主要涵盖了以下数据属性支付渠道编号，支付渠道名称，支付渠道简称，业务类型，创建时间，支付通道产品配置，结算信息，支付机构状态，对应处理类BEANID。 其中对应处理类BEANID是用于动态扩展不同支付通道的系统设计，不同支付通道进行接口对接后并调试通过，再进行BENAID的维护。这样能实现多通道的动态扩展。

支付渠道主要涵盖新增/修改，查询支付渠道等功能。另外能对支付通道产品信息和结算信息进行新增配置。状态为启用状态的支付渠道才能正常使用，状态为停用的支付通道不能发起通道支付，退款请求。

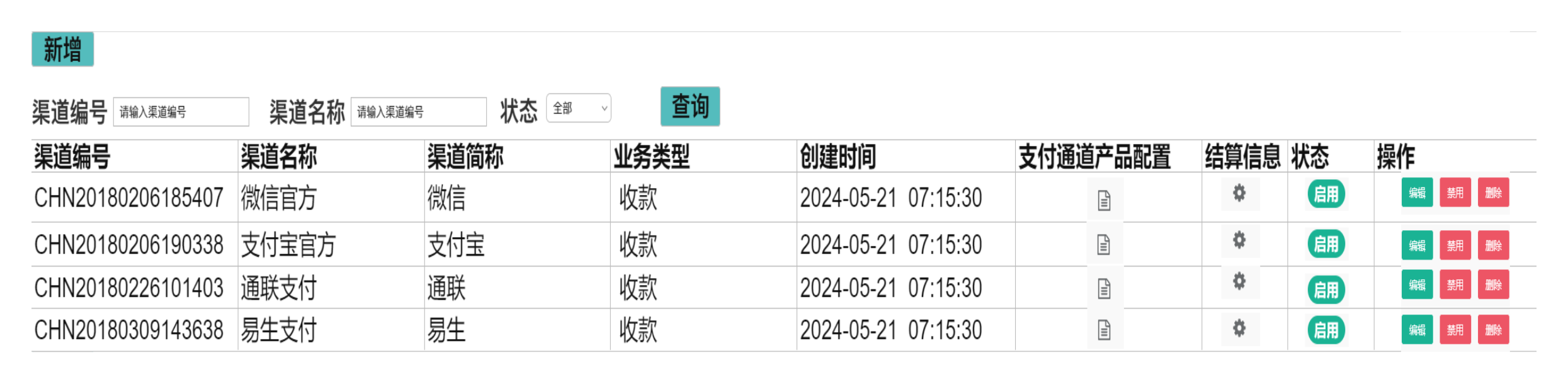

3.2 支付机构界面原型设计

3.3 支付机构新增数据模型

支付机构新增数据模型包含以下数据属性支付机构名称，支付机构简称，交易类型(收款，付款)，BEANID（多支付通道动态扩展），是否有支付回调接口（该接口只有当商户有付款业务时才需要配置） 支付机构是聚合支付系统中的通道提供方，商户交易都是基于该部分基础数据完成收款(支付)，付款(代付)等业务。

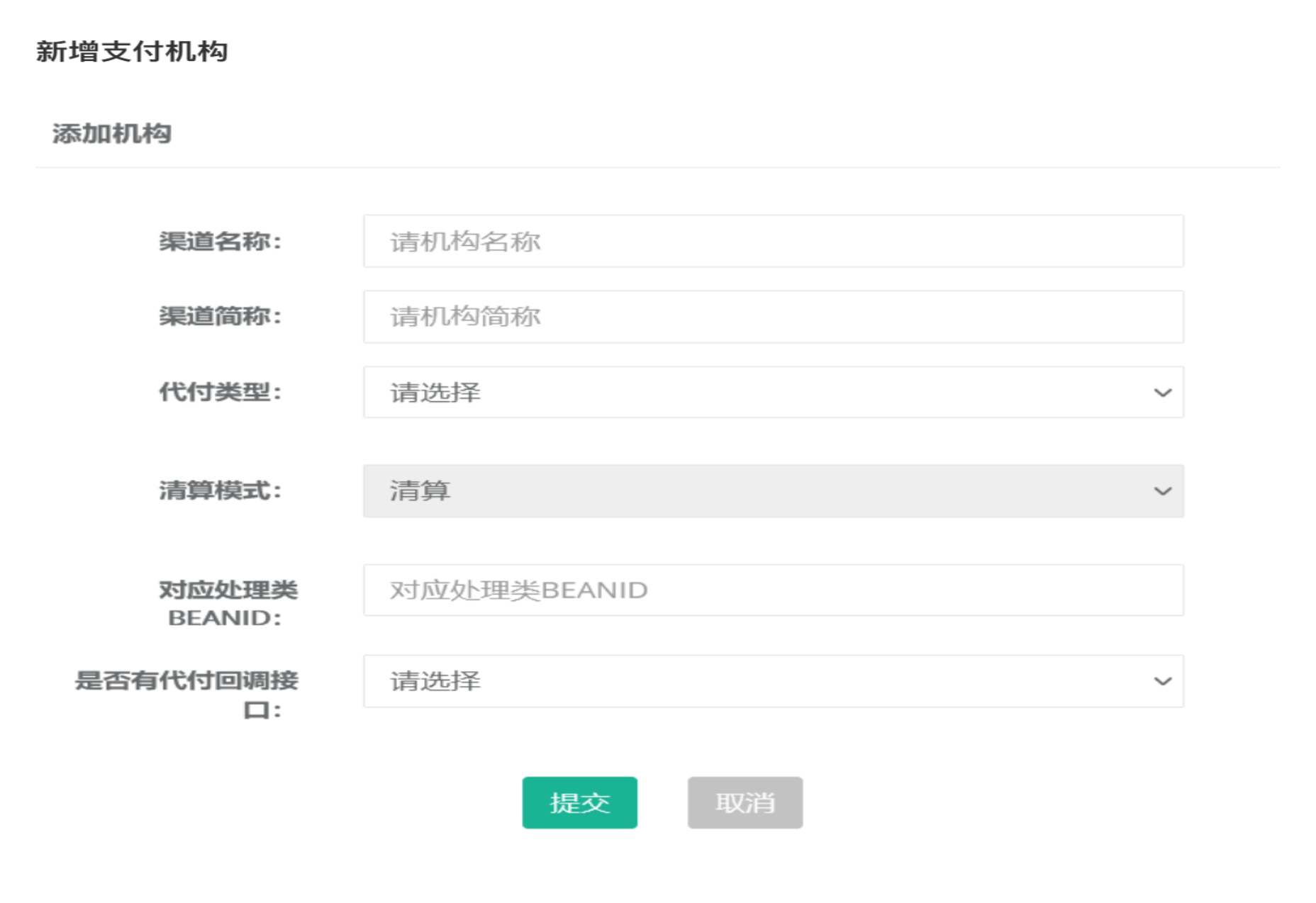

3.4 支付机构新增界面原型设计

4 支付渠道模块-支付方式管理

4.1 支付方式数据模型设计

支付方式数据模型主要包含支付方式编号、支付方式名称、创建时间等属性，该功能主要用于不同的支付方式管理。并结合支付场景和商户，支付机构商户对特约商户拥有的支付权限进行控制。

该模块主要包含数据新增/修改、查询等功能，被禁用的支付方式不能被商户使用。

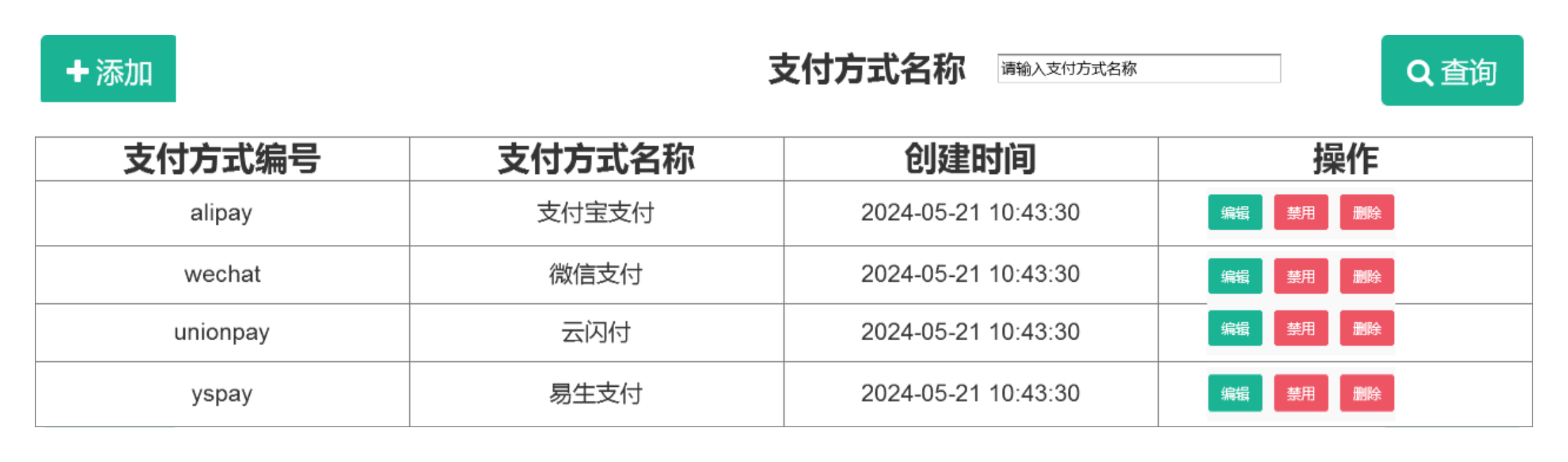

4.2 支付方式界面原型设计

5 支付渠道模块-支付场景管理

5.1 支付场景数据模型设计

支付场景数据模型主要包含以下属性支付场景编号、支付场景名称、创建时间、状态。状态为禁用的支付场景不能使用。支付场景是用于维护基于不用使用场景的支付方式。

支付方式和支付场景构成了商户支付功能，可以通过对商户支付方式和支付场景的动态配置，实现商户支付权限的动态化控制。

支付场景主要包含新增/修改支付场景、查询支付场景，停启用支付场景。

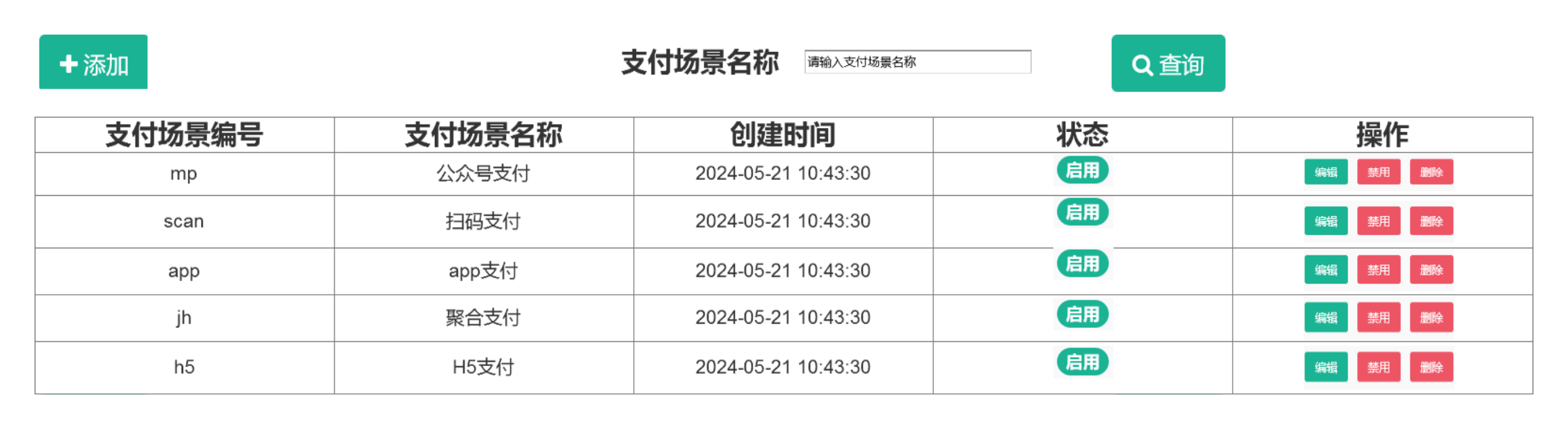

5.2 支付产品场景界面原型设计

6 支付渠道模块-支付渠道商户管理

6.1 支付渠道商户数据模型设计

支付渠道商户数据模型包含以下属性商户号，商户名称，所属支付渠道，支付方式列表，支付机构商户号，创建时间和状态。 另外可以查看该渠道商户支持的支付方式，只有配置过的支付方式用户发起支付时才能被支持。

支付渠道商户包含新增/修改渠道商户，查询渠道商。并可以对渠道商户进行禁用，当商户状态为停用状态，则该商户不支持收款和付款。

6.2 支付渠道商户界面原型设计

6.3 新增渠道商户数据模型

渠道商户(消费者在该商户发起支付/退款交易)包含以下数据属性所属支付渠道(支付机构：微信，支付宝，云闪付和第三方支付机构)，交易类型(包含收款和付款)，平台商户号（进件通过后，支付机构分配的商户号），加密方式，商户号/机构商户号（支付交易终端商户），商户名称/机构商户名称（支付交易终端商户），微信appid等。

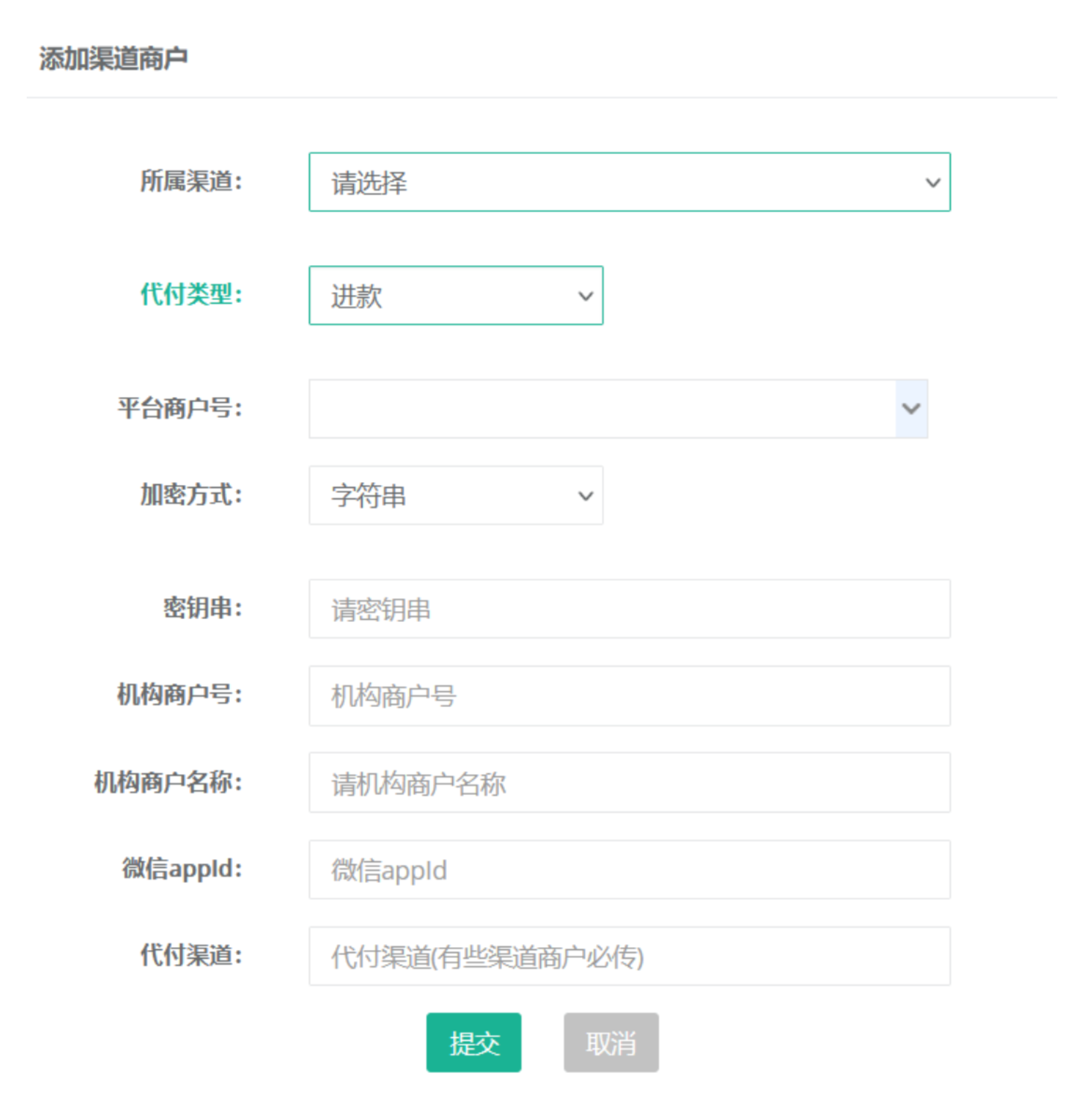

6.4 新增渠道商户界面原型设计
