Netty私有协议栈在预付卡系统中的应用

itbeien2025年3月3日大约 5 分钟

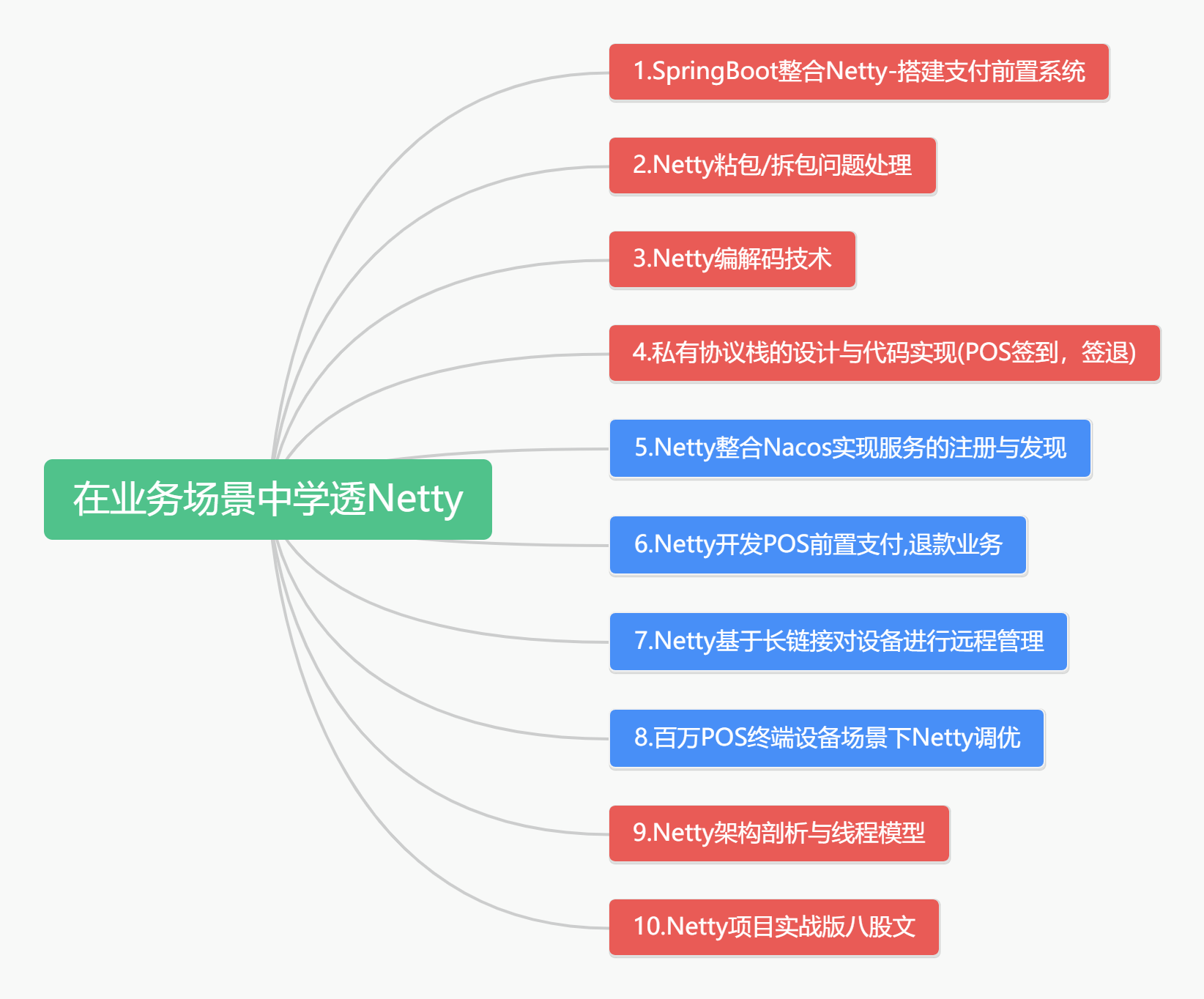

1 在业务场景中学Netty

在业务场景中学Netty包含了以下功能

消息头数据属性包含消息的总长度，消息流水号，协议版本号，终端逻辑编号，终端物理编号，商户编号，操作员，批次号，交易号

字段	长度（字节）	类型	说明
Message Length	4	Integer	消息的总长度(字节)注：消息头长度是加密后消息的总长度，加密只是对内容进行加密。
Sequence ID	4	Long	消息流水号,顺序累加,步长为1,循环使用（一对请求和应答消息的流水号必须相同）在同一个业务里面，都用同一个消息流水号。
协议版本号	4	Bytes	协议版本号,1.0
终端逻辑编号	10	Bytes	设备逻辑ID号
终端物理编号	20	Bytes	设备物理ID号
商户编号	10	Bytes	商户编号
操作员	2	Bytes	终端本地的操作员编号。
批次号	4	Integer	除终端签到外，其他交易均需要带上批次号。
交易号	4	Integer	终端每发送一次交易，交易号都加1

消息头同时适用于终端往服务端和服务端往终端发送的消息。

批次号: 除终端签到外，终端上送交易均需要带上批次号，而服务端只在签到返回时带上。

交易号：终端每次上送一笔交易，都需要对交易号递增加1，断电保持。

操作员：终端本地管理的操作员编号

消息体主要由指令ID和业务内容组成

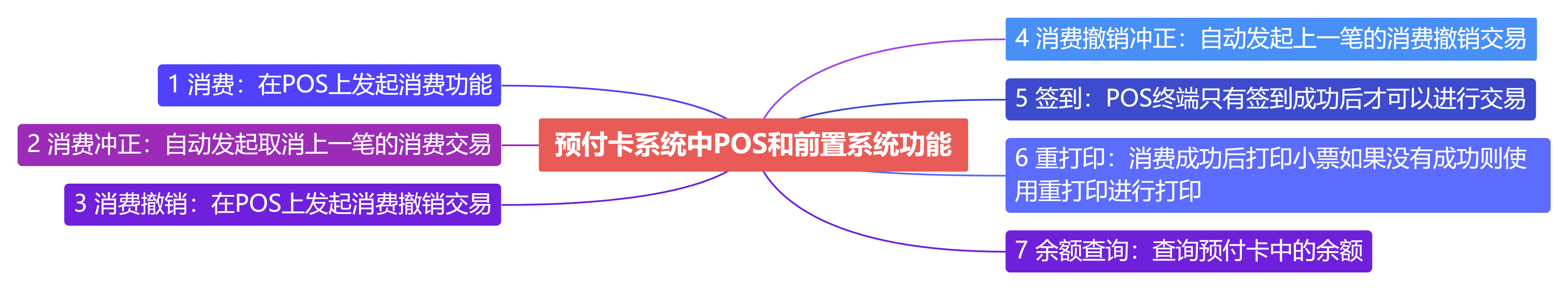

业务功能主要有： 签到，签退，交易（含消费，撤销，重打印，退货等多种业务），结算等。

POS和前置系统所有功能采用自定义二进制私有协议进行功能实现，今天来设计签到功能具体协议。该功能会使用用到Netty中的粘包/拆包、编解码技术、私有协议栈的综合应用。

签到请求消息体

字段	长度（字节）	类型	说明
CommandID	4	Integer	注册指令（0x80000001）
VersionNo	4	String	1.0

签到,如果上次有做签退，那么就分配新的批次值，如果上次没有做签退，那么继续沿用原来的批次值

签到响应消息体

字段	长度（字节）	类型	说明
CommandID	4	Integer	操作指令
签到结果	1	byte	0:成功 1:失败
加密算法	1	byte	0:DES 1:3DES
WorkKey	20	byte	签名密钥的密文+4个校验字节
PinKey	20	byte	Pin密钥的密文+4个校验字节
BatchNo	4	Integer	每次注册提供的批次号(1-999999可循环使用)
ServerTime	14	String	yyyyMMddHHmmss
